RAID 6 : fonctionnement, configuration, avantages et erreurs à éviter
Deux disques durs peuvent tomber en panne simultanément sans provoquer de perte de données : c’est tout l’intérêt du RAID 6. Cette technologie répartit les données sur plusieurs disques tout en ajoutant une double parité, afin de garantir une haute tolérance aux pannes.
Dans cet article, découvrez comment fonctionne le RAID 6, dans quels cas l’utiliser, quels sont ses avantages et ses limites, ainsi que les bonnes pratiques pour le configurer efficacement.
Le RAID 6 est une technologie de stockage qui répartit les données sur plusieurs disques et ajoute une double parité pour sécuriser les informations.
Un minimum de quatre disques durs est nécessaire. Deux disques servent à stocker les informations de parité, ce qui permet de continuer à fonctionner même en cas de panne simultanée de deux disques.
Le RAID 6 est particulièrement adapté aux NAS, aux serveurs de PME et aux infrastructures de stockage volumineuses où la disponibilité et la sécurité des données sont essentielles.
Les performances en lecture sont généralement très bonnes grâce à l’accès parallèle aux disques. Les écritures sont en revanche un peu plus lentes, car le système doit calculer et écrire deux blocs de parité.
Le RAID 6 protège contre les défaillances matérielles, mais pas contre les erreurs humaines, les ransomwares, les virus ou les sinistres. Il ne remplace donc jamais une véritable stratégie de sauvegarde.
Qu'est-ce que le RAID 6 ?
Le terme RAID signifie Redundant Array of Independent Disks, que l’on peut traduire par « ensemble redondant de disques indépendants ». Le principe consiste à combiner plusieurs disques durs au sein d’un même système afin d’améliorer les performances, la disponibilité des données ou la tolérance aux pannes.
Au lieu de stocker l’ensemble des données sur un seul disque, un système RAID les répartit sur plusieurs supports de stockage. Cette architecture améliore la tolérance aux pannes et permet, selon le niveau de RAID utilisé, de reconstruire les données en cas de défaillance d’un ou plusieurs disques.
Un RAID 6 nécessite au minimum quatre disques durs. Il utilise une double parité, ce qui correspond à l’équivalent de deux disques dédiés aux données de contrôle, réparties sur l’ensemble des disques. Grâce à cette redondance, le système peut reconstruire les données même en cas de panne simultanée de deux disques. Le reste de la capacité est disponible pour les données utilisateur.
Contrairement à une simple copie miroir, le RAID 6 ne duplique pas intégralement les données. Il les répartit intelligemment sur plusieurs disques tout en intégrant des mécanismes de correction d’erreurs. C’est ce qui lui permet d’offrir un bon compromis entre capacité de stockage, performances et sécurité.
Il existe plusieurs niveaux de RAID, chacun répondant à des besoins différents :
Le RAID 0 privilégie les performances, mais n’offre aucune tolérance aux pannes.
Le RAID 1 repose sur le miroir de disques : les données sont copiées à l’identique sur un second disque.
Le RAID 5 combine répartition des données et parité simple afin de protéger contre la panne d’un seul disque.
Le RAID 6 pousse le principe de la redondance encore plus loin en enregistrant deux blocs de parité pour chaque ensemble de données. Grâce à cette double protection, le système peut continuer à fonctionner et reconstruire l’intégralité des données même en cas de panne simultanée de deux disques.
Le RAID 6 est adapté aux environnements où la disponibilité et la sécurité des données sont prioritaires. Il permet de stocker de grands volumes tout en restant opérationnel en cas de panne simultanée de deux disques.
On le retrouve surtout dans les NAS, les serveurs de PME, et les systèmes d’archivage ou de sauvegarde à grande capacité, où les interruptions doivent être minimisées.
En revanche, il est peu adapté aux petites configurations (moins de quatre disques) et aux environnements à fortes charges d’écriture, en raison du coût lié au calcul de la double parité.
Comment fonctionne le RAID 6 ?
Le RAID 6 découpe les fichiers en petits blocs de données, répartis ensuite sur l’ensemble des disques du système. En parallèle, il calcule et stocke deux informations de parité pour chaque ensemble de données (stripe). Ces informations de redondance permettent de reconstituer les données perdues en cas de défaillance.
Fonctionnement du RAID 6.
Grâce à cette double parité, le système peut continuer à fonctionner même si deux disques tombent en panne simultanément. Les données manquantes sont alors recalculées à partir des blocs encore disponibles et des informations de parité.
Exemple concret : Prenons un système de six disques de 4 To en RAID 6. Deux disques équivalents sont utilisés pour la parité, ce qui laisse une capacité utile de 16 To.
Le système peut continuer à fonctionner en cas de panne d’un disque, puis même de deux disques simultanément grâce à la double parité. En revanche, au-delà de deux pannes de disques, les données ne sont plus garanties et une perte peut survenir.
Un bloc de parité est une information de redondance calculée mathématiquement à partir de plusieurs blocs de données. Il permet de reconstruire des données perdues en cas de défaillance d’un ou plusieurs disques.
Dans les systèmes RAID, cette redondance repose sur des opérations mathématiques appliquées aux données, notamment des opérations de type XOR pour la première parité et des codes de correction d’erreurs, comme les codes de Reed-Solomon, pour la seconde.
Avantages & inconvénients du RAID 6
Le RAID 6 offre un niveau de sécurité des données très élevé. C'est pourquoi il est largement utilisé dans les systèmes de stockage professionnels. Comme tout niveau RAID, il présente toutefois certaines limites.
Très haute tolérance aux pannes
Le RAID 6 offre un niveau de protection des données particulièrement élevé, ce qui en fait une solution très utilisée dans les environnements professionnels. Comme tout système RAID, il présente cependant des compromis entre sécurité, performances et capacité.Bonnes performances en lecture
Les données étant réparties sur plusieurs disques, les lectures parallèles offrent de bonnes performances, notamment en cas de forte sollicitation.Bon rendement sur les grandes grappes de disques
Le RAID 6 devient particulièrement intéressant lorsque le nombre de disques est élevé, car il optimise mieux l’espace que des solutions comme le RAID 1 ou le RAID 10.Reconstruction plus sûre
Pendant une phase de reconstruction (rebuild), le système reste opérationnel et capable de supporter une panne supplémentaire sans perte de données.Adapté aux environnements de stockage massif
Il est particulièrement pertinent pour les infrastructures à partir de six, huit disques ou plus, où le risque de défaillance multiple est plus élevé.
Performances en écriture réduites
Le calcul de la double parité impacte les performances en écriture, plus lentes que sur du RAID 5 ou du RAID 10.Capacité utile diminuée
Deux disques sont dédiés à la parité, ce qui réduit l’espace de stockage disponible, surtout sur les petites configurations.Reconstruction longue
En cas de panne, la reconstruction peut être très longue, notamment avec des disques de grande capacité.Peu adapté aux petites configurations
Le RAID 6 nécessite au minimum quatre disques et n’est pas pertinent pour les petites installations.Configuration plus complexe
Sa configuration et sa gestion demandent davantage de connaissances techniques que des niveaux RAID plus simples.
Cas d'usage courants du RAID 6
Le RAID 6 est adapté aux environnements où de grands volumes de données doivent être stockés de manière fiable et rester accessibles en permanence. Sa tolérance élevée aux pannes en fait une solution privilégiée dans les infrastructures professionnelles.
Stockage réseau (NAS) en entreprise
Le RAID 6 est souvent utilisé dans les NAS partagés en entreprise, au sein de petits bureaux, d’agences ou de cabinets.En cas de panne d’un disque, le système reste pleinement opérationnel. Même lors de la reconstruction, une seconde défaillance n’entraîne pas de perte de données.
Archivage de gros volumes de données
Il convient parfaitement aux systèmes d’archivage (vidéo, photos, bases documentaires) où les données sont volumineuses mais peu modifiées.Le RAID 6 combine bonne capacité de stockage et sécurité élevée, ce qui en fait une solution adaptée à la conservation longue durée.
Serveurs en PME et environnements éducatifs
Le RAID 6 constitue une solution de stockage fiable pour les services serveur courants tels que la messagerie, le partage de fichiers ou les annuaires centralisés.Dans les établissements d’enseignement, les administrations ou les petites entreprises ne disposant pas d’une équipe informatique dédiée, le RAID 6 offre une bonne tolérance aux pannes tout en nécessitant une maintenance limitée.
Production audiovisuelle et métiers créatifs
Dans les studios, la production vidéo ou la photographie professionnelle, de très gros volumes de données sont générés quotidiennement.Le RAID 6 permet de gérer ces flux importants tout en garantissant une protection renforcée contre la perte de données.
Utilisation avancée à domicile
Plus rarement, le RAID 6 peut être utilisé dans des environnements domestiques avancés, notamment sur des NAS personnels.Il permet de centraliser et sécuriser des données familiales (photos, vidéos, sauvegarde cloud locale), avec une tolérance accrue aux pannes matérielles.
Configuration du RAID 6
Il existe deux principales façons de mettre en place un RAID 6 : via un contrôleur RAID matériel dédié ou à l’aide d’une solution logicielle (par exemple mdadm sous Linux ou les Espaces de stockage sous Windows). Chaque approche présente ses avantages et ses limites.
RAID matériel
Le RAID matériel repose sur un contrôleur dédié, généralement sous forme de carte d’extension (PCIe) ou intégré à la carte mère.
Ce contrôleur prend en charge l’ensemble des opérations liées au RAID : répartition des données sur les disques, calcul des parités et surveillance de l’état du système.
Pour le système d’exploitation, l’ensemble des disques est présenté comme un seul volume logique, indépendamment du nombre de disques physiques utilisés.
Exemple concret : Prenons un serveur de huit disques de 4 To avec un contrôleur RAID matériel LSI (1 Go de cache). L’administrateur configure un RAID 6 via l’interface du contrôleur.
Six disques sont utilisés pour les données et deux pour la parité. Le système d’exploitation ne voit alors qu’un seul volume logique de 24 To.
La création de la grappe est généralement rapide, de l’ordre de quelques minutes selon le matériel.
Le RAID matériel est disponible dès le démarrage du système, avant même le chargement du système d’exploitation. Il est donc particulièrement adapté aux environnements serveurs, où la stabilité et les performances sont prioritaires.
Faible charge sur le système
Le contrôleur gère l’ensemble des opérations RAID, ce qui libère le processeur principal et améliore les performances globales.Disponibilité dès le démarrage
Le RAID est opérationnel dès le BIOS et peut être utilisé comme disque système de démarrage, ce qui est essentiel pour les serveurs.Fonctionnalités avancées intégrées
Les contrôleurs proposent souvent du cache dédié, des disques de secours (hot spare), ainsi que des outils de surveillance et d’alerte.Compatibilité étendue
Le volume RAID est vu comme un seul disque par le système d’exploitation, ce qui garantit une compatibilité avec Windows, Linux et d’autres environnements.
Coût élevé
Les contrôleurs RAID performants, notamment avec cache, représentent un investissement important.Dépendance au contrôleur
En cas de panne, il est souvent nécessaire de remplacer le matériel par un modèle identique pour restaurer la grappe.Flexibilité limitée
La migration d’un système RAID vers un autre serveur est complexe, car la configuration est liée au matériel.Gestion propriétaire
Chaque fabricant propose ses propres outils et interfaces, ce qui peut compliquer l’administration et la maintenance à long terme.
RAID logiciel
Le RAID logiciel est entièrement géré par le système d’exploitation, sans contrôleur matériel dédié. Toutes les opérations — répartition des données, calcul des parités et gestion des erreurs — sont effectuées par le logiciel système.
Cette approche est généralement plus économique, puisqu’elle ne nécessite aucun matériel supplémentaire. Elle offre également une grande flexibilité, notamment pour la migration des volumes RAID vers un autre système compatible.
Solution économique
Aucun contrôleur RAID dédié n’est requis, ce qui réduit les coûts et simplifie le déploiementGrande flexibilité
Le RAID n’est pas lié à un matériel spécifique et peut être déplacé vers un autre système, à condition que le système d’exploitation prenne en charge la grappe.Facile à administrer
Des outils comme mdadm sous Linux ou les Espaces de stockage sous Windows permettent de configurer et gérer le RAID directement depuis le système.Adapté aux petits serveurs et utilisateurs avancés
C’est une solution efficace pour mettre en place un RAID 6 sur du matériel standard ou ancien.
Charge processeur plus élevée
Le calcul des parités repose sur le CPU, ce qui peut impacter les performances, notamment en RAID 6 lors des écritures intensives.Moins adapté comme disque système au démarrage
Le RAID étant géré par le système d’exploitation, il n’est pleinement disponible qu’après son chargement.Dépannage plus technique
La gestion et la réparation des volumes nécessitent une bonne maîtrise des outils système.Dépendance au système d'exploitation
Une grappe RAID créée sous un système d'exploitation n’est pas toujours directement exploitable sous un autre.
Configurer un RAID 6 sous Windows
Windows intègre une fonctionnalité appelée Espaces de stockage, qui permet de créer une configuration équivalente au RAID 6 grâce à l’option de double parité. Cette solution est disponible sur Windows 10, Windows 11 et Windows Server, et s’adresse aux utilisateurs qui souhaitent une gestion simple via une interface graphique, sans matériel RAID dédié.

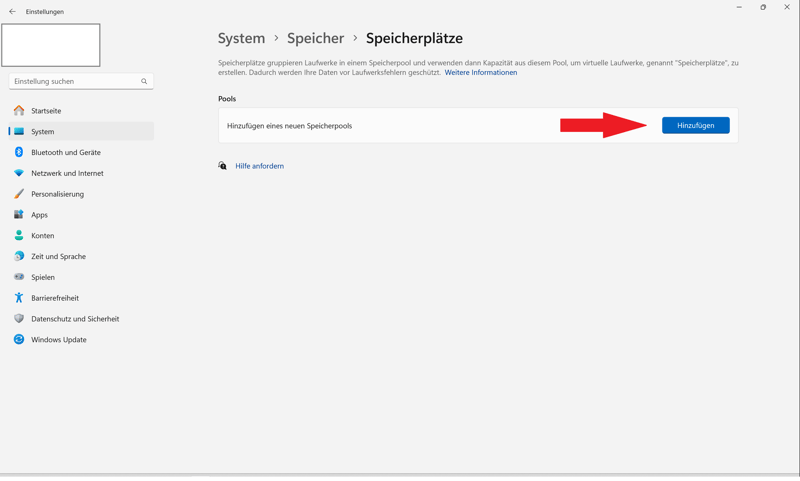

Espaces de stockage sous Windows 11.
Voici comment procéder :
- 1.
Accéder aux Espaces de stockage : Ouvrez les Paramètres Windows, puis allez dans Système > Stockage > Espaces de stockage. Vous pouvez également rechercher directement « Espaces de stockage » via la barre de recherche.
- 2.
Créer un pool de stockage : Cliquez sur Ajouter et sélectionnez les disques physiques à utiliser. Attention : toutes les données présentes sur ces disques seront supprimées.
- 3.
Créer un espace de stockage : Définissez un nom pour le volume, attribuez une lettre de lecteur et choisissez le système de fichiers (généralement NTFS).
- 4.
Activer la double parité (RAID 6) : Sélectionnez l’option Double parité, qui correspond au niveau de protection du RAID 6. Windows répartit les données et ajoute deux blocs de parité pour assurer la tolérance aux pannes.
- 5.
Définir la capacité : Vous pouvez choisir une taille maximale du volume, y compris une capacité supérieure à l’espace physique disponible : Windows gère alors dynamiquement l’allocation.
- 6.
Créer et formater le volume : Une fois la configuration validée, le volume est créé, formaté et apparaît comme un disque classique dans l’Explorateur de fichiers.
Vous pouvez ensuite l’utiliser comme n’importe quel autre espace de stockage, avec une protection renforcée contre la panne simultanée de plusieurs disques.
Configurer le RAID 6 sous Linux
Sous Linux, le RAID 6 est généralement mis en place avec l’outil mdadm, une solution logicielle robuste et largement utilisée. Elle permet de créer et gérer des grappes RAID sans matériel dédié, tout en offrant un contrôle précis du système.
Étape 1 : Installer mdadm
Sur Debian ou Ubuntu :
Étape 2 : Identifier les disques disponibles
Repérez les disques utilisables avec les commandes suivantes :
ou :
Elles permettent d’afficher les périphériques disponibles sur le système.
Étape 3 : Créer la grappe RAID 6
Créez le RAID avec mdadm. La commande suivante configure un RAID 6 avec quatre disques (par exemple /dev/sdb, /dev/sdc, /dev/sdd et /dev/sde) :
La synchronisation démarre automatiquement en arrière-plan.
Étape 4 : Vérifier l’état du RAID
Pour afficher l'état de la grappe RAID, utilisez la commande :
Cette commande permet de suivre l’avancement de la synchronisation et l’état du volume.
Étape 5 : Enregistrer la configuration
Pour rendre la grappe persistante au redémarrage :
Étape 6 : Créer un système de fichiers
Formatez le nouveau volume RAID avec un système de fichiers, par exemple ext4 :
Étape 7 : Monter le volume
Créez un répertoire qui servira de point de montage, puis montez le volume RAID :
Étape 8 : Montage automatique au démarrage
Pour que le volume soit monté automatiquement à chaque démarrage, récupérez d'abord son UUID :
Ajoutez ensuite l'UUID obtenu dans le fichier /etc/fstab :
Erreurs fréquentes avec le RAID 6 et comment les éviter
Même si le RAID 6 offre une forte tolérance aux pannes, il reste vulnérable à de mauvaises pratiques de configuration, de gestion ou de maintenance. La plupart des incidents proviennent moins de la technologie elle-même que de son utilisation.
- 1.
Absence de sauvegarde externe
Le RAID ne remplace pas une sauvegarde. Il protège uniquement contre les pannes de disques, mais pas contre les suppressions accidentelles, les ransomwares, les bugs logiciels ou le vol de données. Une sauvegarde externe (ou cloud) reste indispensable. - 2.
Utilisation de disques inadaptés
Tous les disques ne sont pas conçus pour fonctionner en RAID 24/7. Les modèles non optimisés peuvent mal gérer les erreurs de lecture et perturber la grappe. Il est préférable d’utiliser des disques adaptés au RAID, comme les gammes NAS. - 3.
Erreurs lors du remplacement de disques
Retirer le mauvais disque peut compromettre l’ensemble du système. Il est essentiel d’identifier clairement chaque disque, de documenter la configuration et de ne remplacer qu’un seul disque à la fois, en attendant la fin complète de la reconstruction. - 4.
Surveillance insuffisante
Les outils de monitoring (NAS ou contrôleurs RAID) sont souvent sous-utilisés. Ignorer les alertes ou retarder le remplacement d’un disque défectueux augmente fortement le risque de panne critique. Une surveillance proactive est essentielle. - 5.
Absence de procédure de restauration
En situation de panne, l’improvisation est risquée. Beaucoup d’environnements n’ont pas de procédure documentée ni de test de restauration. Il est important d’anticiper : documenter les étapes, tester régulièrement et sécuriser les accès d’administration.
Comparaison avec les autres niveaux de RAID
Tous les niveaux de RAID n’offrent pas le même équilibre entre performances, capacité et tolérance aux pannes. Voici les principales différences entre les configurations les plus courantes :
Niveau RAID | Redondance | Espace utilisable | Particularité |
|---|---|---|---|
RAID 0 | Aucune | 100 % | Performances maximales, mais aucune tolérance aux pannes |
Mise en miroir | 50 % | Sécurité élevée des données par duplication | |
1 disque de parité | env. 67–80 % | Bon compromis entre capacité, performances et sécurité | |
RAID 6 | 2 disques de parité | env. 60–75 % | Haute fiabilité, tolère 2 pannes de disques |
Miroir + striping | 50 % | Excellentes performances et haute disponibilité |
Vous ne savez pas quel niveau de RAID est le plus adapté à votre configuration ? Un calculateur RAID vous permet d’identifier rapidement la solution la plus pertinente en fonction de vos besoins en capacité, performances et sécurité.
RAID 6 vs RAID 5
Le RAID 5 et le RAID 6 sont deux des configurations les plus couramment utilisées en entreprise. Ils offrent tous deux un bon compromis entre capacité de stockage, performances et redondance.
La principale différence réside dans le niveau de tolérance aux pannes : le RAID 5 peut supporter la défaillance d’un seul disque, tandis que le RAID 6 peut en supporter deux simultanément. Cette différence devient particulièrement importante dans les grandes infrastructures, où le risque de panne multiple est plus élevé.
RAID 5 tolère la panne d'un seul disque dur.
Le principal point faible du RAID 5 apparaît lors de la reconstruction (rebuild) après la défaillance d’un disque. Durant cette phase, la grappe est fortement sollicitée et devient vulnérable : la panne d’un second disque entraîne alors la perte de l’ensemble des données.
Le RAID 6 évite ce scénario grâce à sa double parité. Même en phase de reconstruction, le système peut supporter la défaillance d’un second disque, ce qui renforce nettement la sécurité globale des données.
Exemple concret : Prenons un serveur de sauvegarde en RAID 5 avec six disques de 8 To. Après la panne d’un disque, une reconstruction est lancée et peut durer plus de 30 heures, avec une forte sollicitation des autres disques. Si un second disque tombe en panne durant cette phase, la grappe devient inutilisable et les données sont perdues.
En RAID 6, la double parité permet de supporter une seconde panne, même pendant la reconstruction, sans perte de données.
Les performances de lecture sont globalement similaires entre RAID 5 et RAID 6, notamment en accès séquentiel, grâce à la répartition des données sur plusieurs disques. En revanche, le RAID 6 est plus lent en écriture, car il doit gérer deux blocs de parité au lieu d’un, ce qui se remarque surtout dans les environnements très sollicités (bases de données, logs).
En termes de capacité, le RAID 5 perd l’équivalent d’un disque pour la parité, contre deux pour le RAID 6. Par exemple, avec huit disques, la capacité utile est d’environ 87,5 % en RAID 5 contre 75 % en RAID 6. Cette différence reste généralement acceptable lorsque la sécurité des données est prioritaire.
Le RAID 5 peut convenir aux petites configurations de trois à cinq disques, à condition que les temps de reconstruction restent raisonnables et que des sauvegardes régulières soient mises en place.
Le RAID 6 devient préférable dès que le nombre de disques augmente ou que les volumes de données doivent rester disponibles en permanence, notamment dans les environnements à forte criticité.
En pratique, le RAID 6 est une solution plus robuste pour les systèmes comportant un grand nombre de disques et nécessitant une forte continuité de service. Il offre une tolérance aux pannes supérieure, capable de supporter la défaillance simultanée de deux disques.
Conclusion
Le RAID 6 est une solution de stockage éprouvée, particulièrement adaptée aux environnements professionnels. Grâce à sa double parité, il permet de conserver l’intégrité des données même en cas de panne simultanée de deux disques, ce qui constitue un avantage majeur par rapport au RAID 5.
Pour les données critiques — serveurs de fichiers, NAS ou systèmes d’archivage — le RAID 6 offre un niveau de sécurité nettement supérieur sur le long terme. Ses performances en écriture sont légèrement inférieures et sa capacité utile est réduite par rapport à d’autres configurations, mais ces compromis sont largement compensés par la robustesse du système.
En résumé, si vous recherchez une solution de stockage fiable et durable, le RAID 6 fait partie des options les plus sûres. À condition d’être correctement configuré et régulièrement surveillé, il constitue une base solide pour les infrastructures de données modernes.
